Βαλβίδα πύλης υψηλής πίεσης
Η βαλβίδα πύλης υψηλής πίεσης είναι μια βιομηχανική βαλβίδα απομόνωσης που έχει σχεδιαστεί για να διακόπτει τη ροή σε συστήματα σωληνώσεων υψηλής{{0} πίεσης. Η πύλη κινείται κατακόρυφα σε σχέση με τη διαδρομή ροής και λειτουργεί στην πλήρως ανοιχτή ή πλήρως κλειστή θέση.
Όταν είναι πλήρως ανοιχτό, η πύλη αφαιρείται από τη δίοδο ροής, παρέχοντας ελάχιστη πτώση πίεσης και χαμηλή αντίσταση ροής. Αυτή η βαλβίδα έχει σχεδιαστεί αυστηρά για σέρβις απομόνωσης και δεν συνιστάται για συνεχή στραγγαλισμό.
-
![Βαλβίδα πύλης απομόνωσης πετροχημικών υψηλής πίεσης]()
Βαλβίδα πύλης απομόνωσης πετροχημικών υψηλής πίεσηςΗ βαλβίδα πύλης απομόνωσης πετροχημικών υψηλής πίεσης έχει σχεδιαστεί για θετική αμφίδρομη απομόνωση γραμμής σε όλη τη διύλιση πετρελαίου, την πετροχημική επεξεργασία, την παραγωγή χημικών και τις -
![Βαλβίδα πύλης ατμού υψηλής πίεσης]()
Βαλβίδα πύλης ατμού υψηλής πίεσηςΣχεδιασμένο για-απομόνωση μηδενικής διαρροής σε κρίσιμα συστήματα ατμού υψηλής-θερμοκρασίας, υψηλής-πίεσης σε σταθμούς ηλεκτροπαραγωγής, διυλιστήρια και εγκαταστάσεις χημικής επεξεργασίας. -

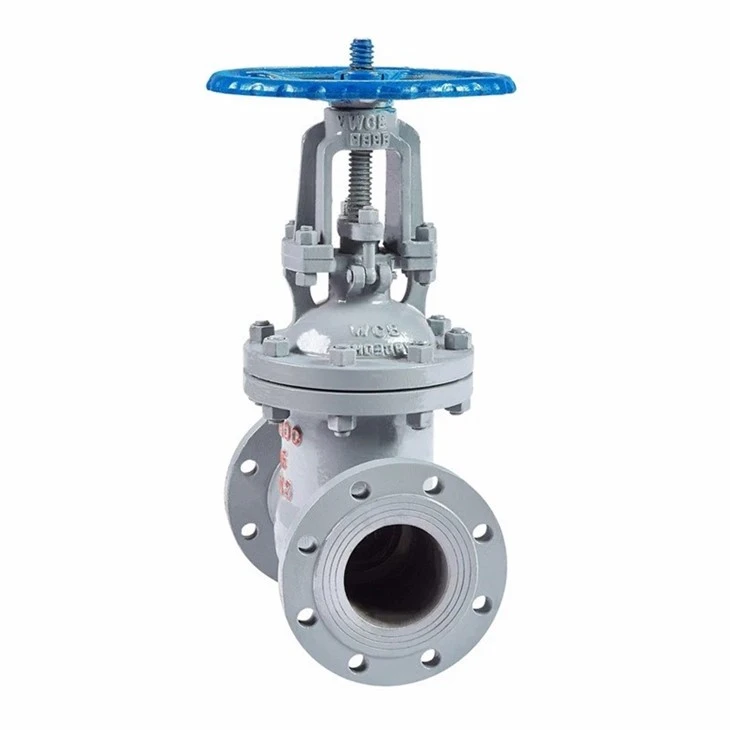

![Βαλβίδα πύλης υψηλής πίεσης από σφυρήλατο χάλυβα]()
Βαλβίδα πύλης υψηλής πίεσης από σφυρήλατο χάλυβαΟι βαλβίδες πύλης υψηλής πίεσης από σφυρήλατο χάλυβα παρέχουν θετική απομόνωση σε απαιτητικά βιομηχανικά συστήματα σωληνώσεων. Η πύλη κινείται κάθετα στη ροή της διεργασίας, εξασφαλίζοντας αξιόπιστη -
![Βαλβίδα πύλης στεγανοποίησης βαρέως τύπου Class 2500]()
Βαλβίδα πύλης στεγανοποίησης βαρέως τύπου Class 2500Η βαλβίδα πύλης στεγανοποιητικής πίεσης βαρέως τύπου 2500 έχει σχεδιαστεί για υπηρεσία απομόνωσης υψηλής-πίεσης, ανυψωμένης{2}} θερμοκρασίας όπου η ακεραιότητα των ορίων πίεσης-και η απόδοση -
![Βαλβίδα πύλης από χυτό χάλυβα κλάσης 1500 υψηλής πίεσης]()
Βαλβίδα πύλης από χυτό χάλυβα κλάσης 1500 υψηλής πίεσηςΒαλβίδα πύλης από χυτό χάλυβα υψηλής πίεσης σχεδιασμένη για υπηρεσίες απομόνωσης σε συστήματα σωληνώσεων πετρελαίου και φυσικού αερίου, διύλισης, πετροχημικών, παραγωγής ενέργειας και βιομηχανικών -

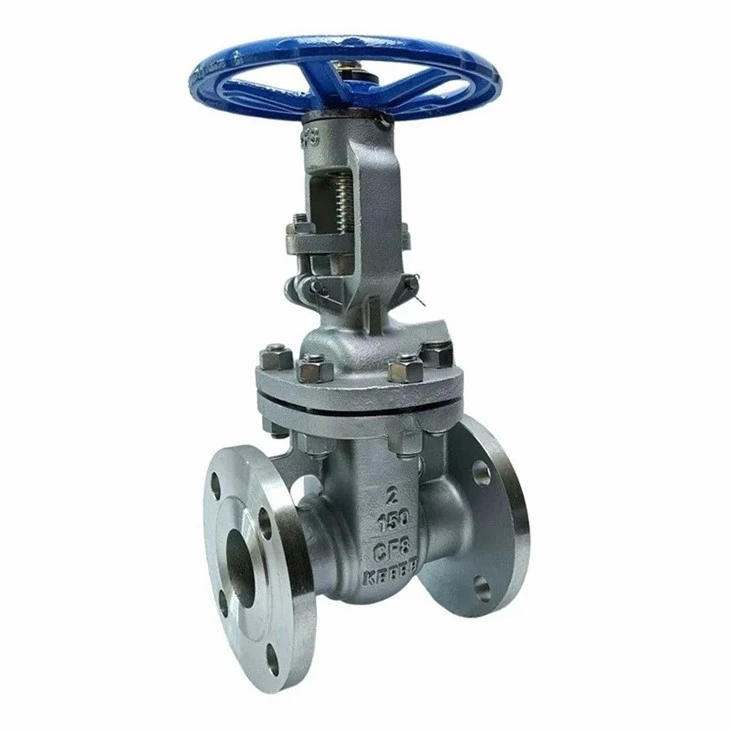

![Βαλβίδα πύλης στεγανοποίησης υψηλής πίεσης κατηγορίας 900]()
Βαλβίδα πύλης στεγανοποίησης υψηλής πίεσης κατηγορίας 900Σε συστήματα παραγωγής ενέργειας και πετροχημικών υψηλής-πίεσης, οι κοχλιωτοί- σύνδεσμοι του καπό συχνά υποφέρουν από χαλάρωση των μπουλονιών και κόπωση από θερμική καταπόνηση. Η βαλβίδα πύλης
Βασικά Χαρακτηριστικά
Απομόνωση υψηλής-πίεσης:
Παρέχει αξιόπιστη απενεργοποίηση μηδενικής-διαρροής ή χαμηλής-διαρροής-σε απαιτητικές εφαρμογές σωληνώσεων.
01
Πλήρης-Σχεδίαση ροής διάτρησης:
Εξασφαλίζει ανεμπόδιστη ροή και ελάχιστη πτώση πίεσης όταν είναι πλήρως ανοιχτό.
02
Υλικά ανθεκτικά στη διάβρωση και τη φθορά:
Προσφέρεται σε ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα και κράμα χάλυβες προσαρμοσμένες στις ρευστές ιδιότητες.
03
Ευέλικτες διαμορφώσεις:
Διατίθεται σε ανερχόμενο στέλεχος (OS&Y) και μη-Ανερχόμενο στέλεχος. Μεταλλικά-Σχέδια με καθιστή (Stellite σκληρή-όψη) ή μαλακά-καθισμένα σχέδια.
04
Πλήρης ιχνηλασιμότητα QA:
Αναφορές δοκιμών υλικού (MTR ανά EN 10204 3.1) και πιστοποιητικά δοκιμής πίεσης που παρέχονται με κάθε παραγγελία.
05
Τεχνικές Προδιαγραφές
|
Παράμετρος |
Προδιαγραφές & Τυπική Συμμόρφωση |
|
Τύπος βαλβίδας |
Βαλβίδα πύλης υψηλής πίεσης |
|
Πρότυπα Σχεδιασμού |
API 600, API 6D, ASME B16.34, ISO 10423 (API 6A) |
|
Πρωτεύουσα Λειτουργία |
Απομόνωση αγωγού (υπηρεσία On/Off) |
|
Ονομαστικό μέγεθος |
DN15 - DN1200 (NPS 1/2" - 48") |
|
Κατηγορία πίεσης |
Τάξη 150 - Τάξη 2500 (PN16 - PN420) |
|
Υλικό σώματος |
WCB, LCB, CF8, CF8M, CF3M, WC6, WC9, Duplex από ανοξείδωτο χάλυβα |
|
Υλικό κοπής |
API 600 Περικοπή 1 έως 18 (π.χ. Stellite 6, F316, 13Cr) |
|
Επιφάνεια Σφράγισης |
Κάθισμα από μέταλλο-σε-μέταλλο (σκληρή-όψη με Stellite) ή μαλακό |
|
Διαμόρφωση στελέχους |
Ανερχόμενο στέλεχος (OS&Y) ή μη-Ανερχόμενο στέλεχος |
|
Σύνδεση καπό |
Βιδωμένο καπό (BB) ή στεγανοποιητικό καπό πίεσης (PSB) |
|
Τερματισμός συνδέσεων |
Φλάντζα (ASME B16.5 / B16.47), Πισινό-Συγκόλληση (ASME B16.25), Υποδοχή-Συγκόλληση |
|
Μέθοδος Λειτουργίας |
Χειροτροχός, Γρανάζια λοξότμησης, Ηλεκτρικός ενεργοποιητής, Πνευματικός ενεργοποιητής |
|
Θερμοκρασία λειτουργίας. |
-196 βαθμοί C έως +600 βαθμοί C (ανάλογα με την επιλογή υλικού) |
|
Πρότυπα δοκιμών |
API 598, ISO 5208, EN 12266-1 |
|
Πιστοποίηση |
EN 10204 3.1 MTR, ISO 9001, CE/PED, SIL (κατόπιν αιτήματος) |
Σχεδιασμός και Κατασκευή Βαλβίδων
Πύλη και Κάθισμα
Στην πλήρως ανοιχτή θέση, η πύλη είναι εντελώς καθαρή από τη διαδρομή ροής. Στην κλειστή θέση, η πύλη και το κάθισμα σχηματίζουν την κύρια σφράγιση. Για μέσα υψηλής-πίεσης, υψηλής- θερμοκρασίας ή διαβρωτικών μέσων, εφαρμόζεται μεταλλική έδρα με σκληρή-όψη Stellite για ενίσχυση της αντοχής στη φθορά και στη διάβρωση.
Ανερχόμενο στέλεχος (OS&Y)
Τα σπειρώματα στελέχους είναι τοποθετημένα έξω από το σώμα της βαλβίδας, αποτρέποντας την επαφή με υγρά διεργασίας και ρύπους της γραμμής. Το ανερχόμενο στέλεχος παρέχει άμεση οπτική επιβεβαίωση της θέσης της βαλβίδας, αν και απαιτεί κάθετο διάκενο για τη λειτουργία.
Μη-Ανερχόμενο στέλεχος
Το στέλεχος παραμένει μέσα στο σώμα της βαλβίδας, διατηρώντας ένα σταθερό συνολικό ύψος κατά τη λειτουργία. Αυτό το συμπαγές αποτύπωμα είναι ιδανικό για υπόγειες εγκαταστάσεις, υπεράκτιες πλατφόρμες ή{1}}περιορισμένες περιοχές.
Εφαρμογές
Πετρέλαιο και φυσικό αέριο:
Πολλαπλοί κεφαλής φρέατος, εγκαταστάσεις επεξεργασίας και απομόνωση αγωγών κορμού (API 6D / API 6A).
Διύλιση & Πετροχημικά:
Καταλυτική πυρόλυση, υδροεπεξεργασία και απομόνωση διεργασιών υδρογονανθράκων.
Παραγωγή ενέργειας:
Κύριες γραμμές ατμού, συστήματα τροφοδοσίας λέβητα-και απομόνωση τουρμπίνας.
Χημική Επεξεργασία:
Χειρισμός διαβρωτικών υγρών και διαλυτών με εξειδικευμένα σώματα κραμάτων.
Επαλήθευση υλικού & PMI:Φασματική-ανάλυση και αναγνώριση θετικού υλικού (PMI) σε ακατέργαστα προϊόντα χύτευσης και σφυρηλάτησης σύμφωνα με τα πρότυπα EN 10204 3.1.
Μηχανική Ακρίβειας:CNC μηχανική κατεργασία σωμάτων, μίσχων και πυλών σε αυστηρές ανοχές διαστάσεων.
Έλεγχος περιτύλιξης και σφράγισης:Επένδυση ακριβείας των επιφανειών στεγανοποίησης της πόρτας και των καθισμάτων για την εξασφάλιση λεπτών επιφανειών πριν από τη συναρμολόγηση.
Δοκιμή πίεσης:
Υδροστατική δοκιμή Shell:Εκτελείται σε 1,5x ονομαστική πίεση εργασίας.
Δοκιμή καθίσματος υψηλής-πίεσης: Εκτελείται σε 1,1x ονομαστική πίεση εργασίας.
Δοκιμή καθίσματος αέρα χαμηλής-Πίεσης:Επαληθεύτηκε στα 80 PSI (0,6 MPa) ανά API 598.
Τελικό QA & Τεκμηρίωση:Επαλήθευση διαστάσεων, φινίρισμα φλάντζας, πάχος βαφής και σύνταξη τελικού εγγράφου.
FAQ
Είμαστε-γνωστοί ως ένας από τους κορυφαίους κατασκευαστές και προμηθευτές βαλβίδων πύλης υψηλής πίεσης στην Κίνα. Μη διστάσετε να αγοράσετε υψηλής ποιότητας βαλβίδα πύλης υψηλής πίεσης σε ανταγωνιστική τιμή από το εργοστάσιό μας. Για περισσότερες πληροφορίες, επικοινωνήστε μαζί μας τώρα.
